叠加式抗衡阀MHA,MHB型号说明

MH	B	-03	-B	-P
系列号码	控制油路	口径尺寸	压力调整范围	控制方式
叠加式 抗衡阀	A：A油路 B：B油路	02：1/4" 03：3/8" 06：3/4"	请参照规格表	无标记：内控(标准) P：外控

叠加式抗衡阀MHA,MHB规格表

型号	最大流量ℓ/min	最高使用压力 Mpa	压力调整范围 Mpa	重量 Kg
MHA-02	02：40 03：80 04：200 06：300	25	B：0.8∼7 H：2.0∼25	1.4
MHA-03				4.2
MHB-02				1.4
MHB-03				4.2
MHB-04				7.2
MHB-06				12.9

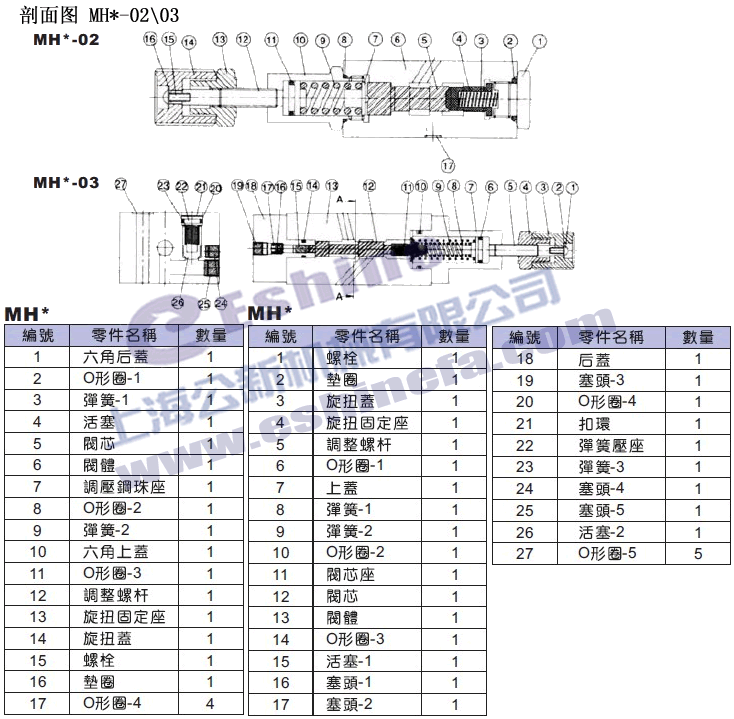

叠加式抗衡阀MHA/B-02,03剖面图

叠加式抗衡阀MH*-02/03剖面图下载

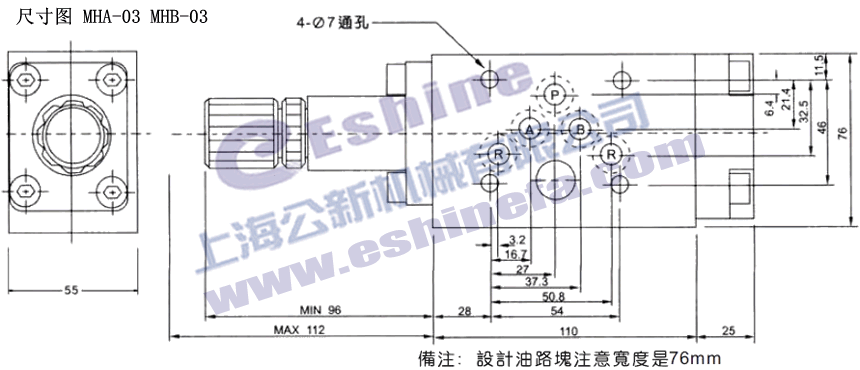

叠加式抗衡阀MHA,MHB尺寸图

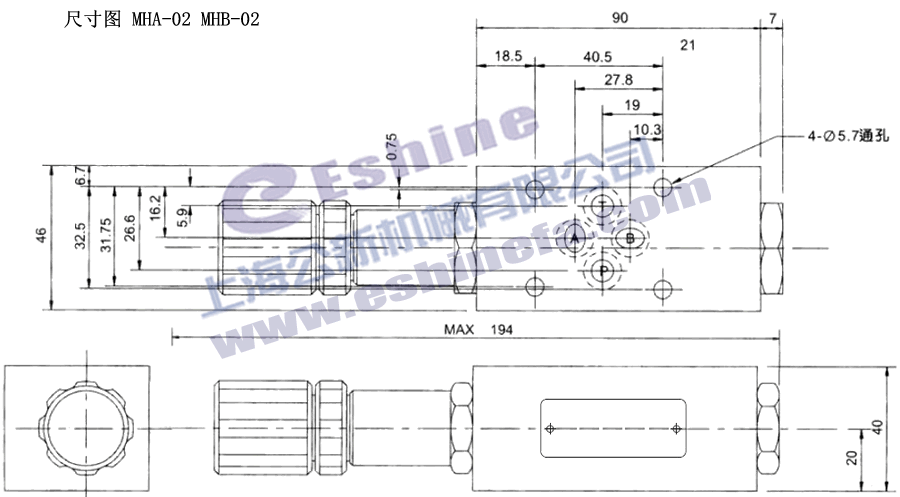

叠加式抗衡阀MHAB-02尺寸图下载 叠加式抗衡阀MHAB-03尺寸图下载

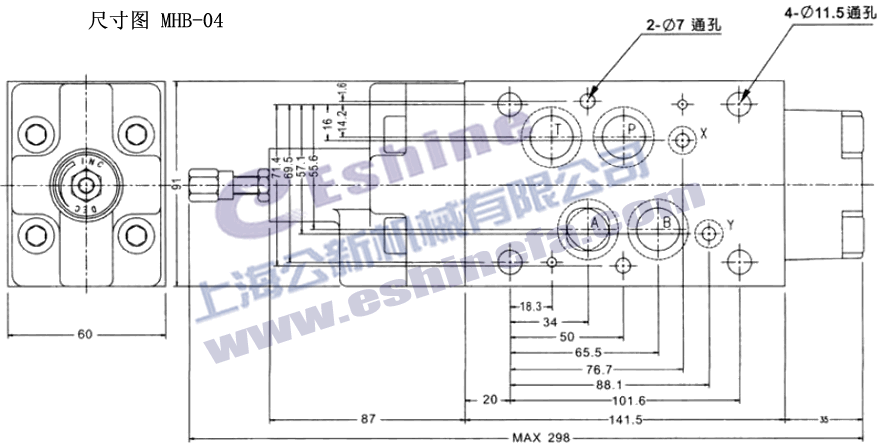

叠加式抗衡阀MHB-04尺寸图下载 叠加式抗衡阀MHB-06尺寸图下载


叠加式抗衡阀MHA/B-02,03性能曲线

叠加式抗衡阀MH*-02/03性能曲线下载

1、上海公新机械有限公司供应叠加式抗衡阀MHA,MHB具有如下型号：MHA-02,MHA-03,MHB-02,MHB-03,MHB-04,MHB-06,MHA-02-B,MHA-03-B,MHB-02-B,MHB-03-B,MHB-04-B,MHB-06-B,MHA-02-H,MHA-03-H,MHB-02-H,MHB-03-H,MHB-04-H,MHB-06-H。
2、更多技术问题请咨询公新技术部。
