叠加式电控调速阀MSF型号说明

MSF	-02	A	-NO	-I	-D24	-10
阀代号	公称通径	控制油路	控制型式		线圈电压	设计号
叠加式 电控调速阀	02：6mm 03：10mm	A：A孔 B：B孔 P：P口 T：T口	无：常闭 NO：常开	无标记：出口流量控制 I：进口流量控制	D12：DC12V D24：DC24V A115：AC115V A230：AC230V	10



叠加式电控调速阀MSF规格表

公称通径	最高工作压力 (bar)	额定流量 (ℓ/min)
02	250	20
03		30

叠加式电控调速阀MSF安装面

MSF叠加式电控调速阀02系列安装面下载 MSF叠加式电控调速阀03系列安装面下载


叠加式电控调速阀MSF尺寸图

叠加式电控调速阀MSF-02A尺寸图下载 叠加式电控调速阀MSF-02B尺寸图下载
叠加式电控调速阀MSF-03A尺寸图下载 叠加式电控调速阀MSF-03B尺寸图下载

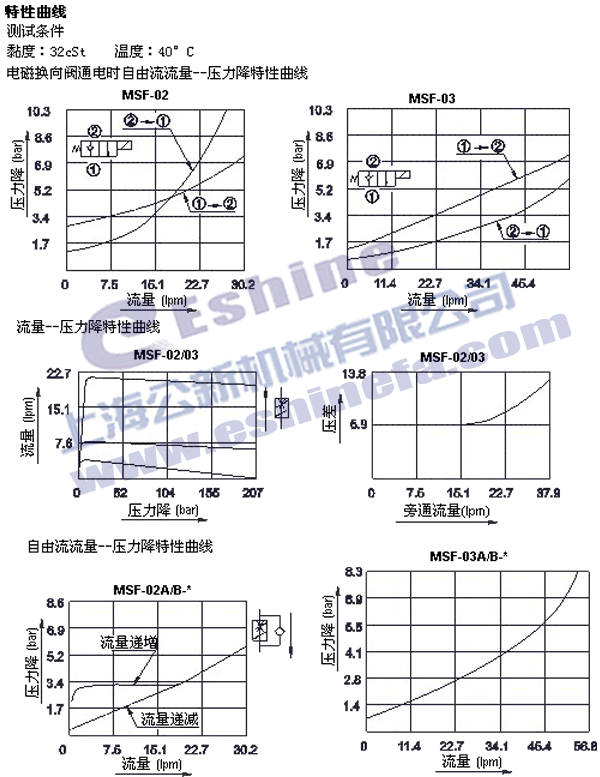

叠加式电控调速阀MSF特性曲线

叠加式电控调速阀MSF特性曲线下载

1、叠加式电控调速阀MSF推荐粘度；正常工作时所推荐黏度：15∼400mm²/s。
2、叠加式电控调速阀MSF推荐油液；可使用以下所列任何一种液压油液：石油基油：使用相当于ISO VG32或VG46的油液。合成液：使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡胶密封。含水液：使用水乙二醇液。
3、叠加式电控调速阀MSF工作油温；连续工作的温度为：-15∼+70℃。
4、叠加式电控调速阀MSF污染控制；应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为：NAS 1638-12级，用25μm或更精密的管路滤油器。
5、叠加式电控调速阀MSF组装步骤；将双头螺栓全部旋入规定的基础板，底板或管道板的安装面上的螺孔中。根据液压回路，叠装叠加阀和电磁换向阀，把装有O型环的安装面朝向基础板，在叠加阀插进螺栓之前，确认叠加阀的孔口排列正确无误。对其叠加阀的两端。螺栓上旋上螺母，用规定的扭矩拧紧螺母。经试车后，须在规定的扭矩范围内重新拧紧螺母，已达到足够的预紧度。
6、叠加式电控调速阀MSF流量调整；调整流量时，放松锁紧螺母，慢慢转动手柄，顺时针为压力升高，逆时针为压力降低，调整完毕，不要忘记锁紧螺母。
