叠加式单向节流阀MT- 02 03 04 06 A B W K I 30

1、上海公新机械有限公司供应叠加式单向节流阀MT有如下型号：MT-02A-K-I-30,MT-03A-K-I-30,MT-04A-K-I-30,MT-06A-K-I-30,MT-02B-K-I-30,MT-03B-K-I-30,MT-04B-K-I-30,MT-06B-K-I-30,MT-02W-K-I-30,MT-03W-K-I-30,MT-04W-K-I-30,MT-06W-K-I-30,MT-02A-30,MT-03A-30,MT-04A-30,MT-06A-30,MT-02B-30,MT-03B-30,MT-04B-30,MT-06B-30,MT-02W-30,MT-03W-30,MT-04W-30,MT-06W-30。

叠加式单向节流阀MT型号说明

MT	-02	W	-K	-I	-30
阀代号	公称通径	控制油路	调整杆型式	控制形式	设计号
叠加式单向节流阀	02：6mm 03：10mm 04：16mm 06：20mm	A：A孔 B：B孔 W：A&B孔	无标记：未附塑胶旋钮 K：附塑胶旋钮	无标记：进出口流量控制 I：进口流量控制	30

规格表:

叠加式单向节流阀MT规格表

公称通径	最高工作压力(bar)	流量调整范围(ℓ/min)	额定流量(ℓ/min)
02	250	0.3-35	35
03		0.5-70	70
04		1.0-300	300
06		1.0-190	190

外形图片:

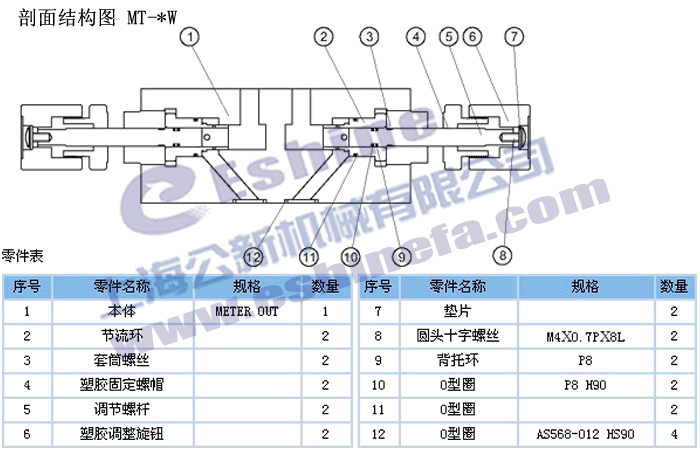

叠加式单向节流阀MT剖面结构图

叠加式单向节流阀MT-*B尺寸图下载叠加式单向节流阀MT-*A尺寸图下载
叠加式单向节流阀MT-*W尺寸图下载

叠加式单向节流阀MT安装面

MT叠加式单向节流阀02系列安装面下载 MT叠加式单向节流阀03系列安装面下载
MT叠加式单向节流阀04系列安装面下载 MT叠加式单向节流阀06系列安装面下载

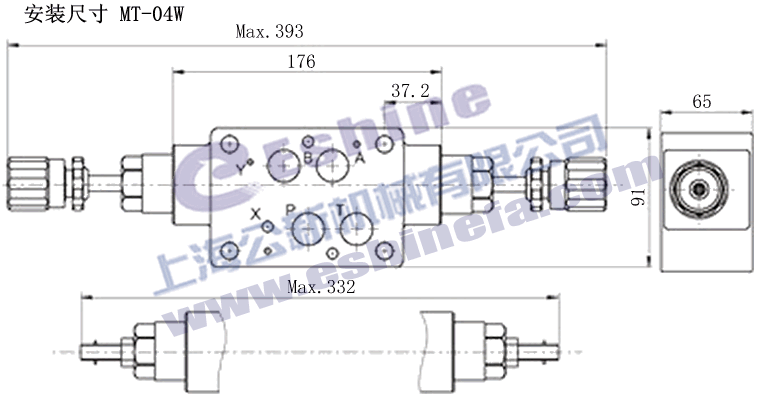

叠加式单向节流阀MT尺寸图

叠加式单向节流阀MT特性曲线

叠加式单向节流阀MT特性曲线下载

使用说明:

1、上海公新机械有限公司供应叠加式单向节流阀MT具有如下型号：MT-02A-K-I-30,MT-03A-K-I-30,MT-04A-K-I-30,MT-06A-K-I-30,MT-02B-K-I-30,MT-03B-K-I-30,MT-04B-K-I-30,MT-06B-K-I-30,MT-02W-K-I-30,MT-03W-K-I-30,MT-04W-K-I-30,MT-06W-K-I-30,MT-02A-30,MT-03A-30,MT-04A-30,MT-06A-30,MT-02B-30,MT-03B-30,MT-04B-30,MT-06B-30,MT-02W-30,MT-03W-30,MT-04W-30,MT-06W-30。
2、更多技术问题请咨询公新技术部。
