叠加式节流阀MTP,MTT型号说明

MT	P	-02
系列号码	控制油路	规格
叠加式 节流阀	P：P油路 T：T油路	02：1/4" 03：3/8"



叠加式节流阀MTP,MTT规格表

型号	最高使用压力 Mpa	最大流量ℓ/min	重量Kg
MTP-02	25	02：40 03：80	1.1
MTP-03			2.4
MTT-02			1.1
MTT-03			2.4

叠加式节流阀MTP,MTT02/03剖面图

叠加式节流阀MTP,MTT-02/03剖面图下载

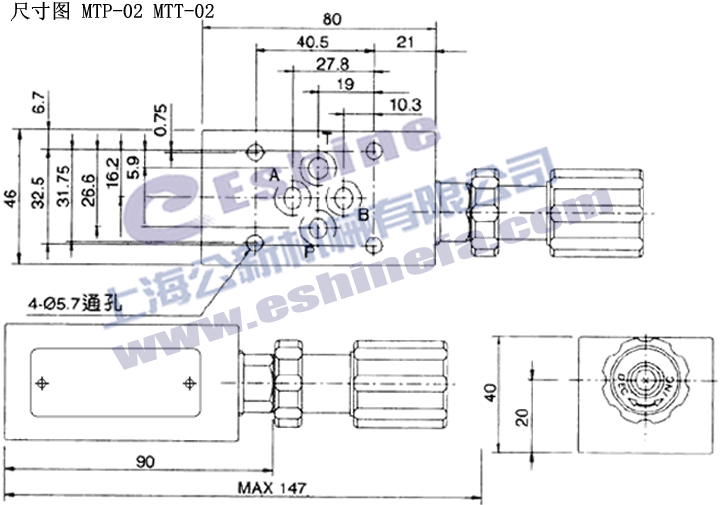

叠加式节流阀MTP,MTT尺寸图

叠加式节流阀MTP/T-02尺寸图下载 叠加式节流阀MTP/T-03尺寸图下载


叠加式节流阀MTP,MTT性能曲线

叠加式节流阀MTP,MTT-02/03性能曲线下载

1、叠加式节流阀MTP,MTT有如下型号：MTP-02,MTP-03,MTT-02,MTT-03。
