先导式比例溢流阀ER- G 03 06 1 2 3 L R T 30 31

1、先导式比例溢流阀ER-G03,ER-G06此阀具有低噪音之压力调整控制功能。
先导式比例溢流阀ER-G03,ER-G06有如下型号：ER-G03-3-L-30,ER-G03-2-L-30,ER-G03-1-L-30,ER-G03-3-L-31,ER-G03-2-L-31,ER-G03-1-L-31,ER-G03-3-R-30,ER-G03-2-R-30,ER-G03-1-R-30,ER-G03-3-R-31,ER-G03-2-R-31,ER-G03-1-R-31,ER-G03-3-L-T-30,ER-G03-2-L-T-30,ER-G03-1-L-T-30,ER-G03-3-L-T-31,ER-G03-2-L-T-31,ER-G03-1-L-T-31,ER-G03-3-R-T-30,ER-G03-2-R-T-30,ER-G03-1-R-T-30,ER-G03-3-R-T-31,ER-G03-2-R-T-31,ER-G03-1-R-T-31,ER-G06-3-L-30,ER-G06-2-L-30,ER-G06-1-L-30,ER-G06-3-L-31,ER-G06-2-L-31,ER-G06-1-L-31,ER-G06-3-R-30,ER-G06-2-R-30,ER-G06-1-R-30,ER-G06-3-R-31,ER-G06-2-R-31,ER-G06-1-R-31,ER-G06-3-L-T-30,ER-G06-2-L-T-30,ER-G06-1-L-T-30,ER-G06-3-L-T-31,ER-G06-2-L-T-31,ER-G06-1-L-T-31,ER-G06-3-R-T-30,ER-G06-2-R-T-30,ER-G06-1-R-T-30,ER-G06-3-R-T-31,ER-G06-2-R-T-31,ER-G06-1-R-T-31。

先导式比例溢流阀ER-G03,ER-G06型号说明

ER	-G	03	-2	-L	-T	-31
型号	安装型式	公称通径	调压范围(bar)	调整旋钮位置	泄油形式	设计号
先导式比例溢流阀	G：板式安装	03：10mm 06：20mm	1：5∼69 2：14∼157 3：14∼245	L：左(标准) R：右	无：内泄(标准) T:外泄	30：不带安全阀 31：带安全阀(标准)

备注：比例电磁铁位于回油口T侧为"L"型，比例电磁铁位于进油口P侧为"R"型。

规格表:

先导式比例溢流阀ER-G03,ER-G06性能规格表

型号	最高使用压力bar	最大使用流量ℓ/min	额定电流mA	线圈电阻Ω	磁滞	重现性	重量kg
ER-G03-*-20	250	100	800	10	2%以下	1%	7
ER-G06-*-20		200					8.6

外形图片:

使用说明:

1、上海公新机械有限公司供应先导式比例溢流阀ER-G03,ER-G06,更多技术问题请咨询公新技术部。

备注：

先导式比例溢流阀ER-G03,ER-G06-先导式比例溢流阀-公新液压生产销售各类先导式比例溢流阀ER-G03,ER-G06

首页 > 电液比例阀 > 先导比例溢流阀 > 先导比例溢流阀ER-G03,ER-G06

先导式比例溢流阀ER-G03,ER-G06型号说明

先导式比例溢流阀ER-G03,ER-G06性能规格表

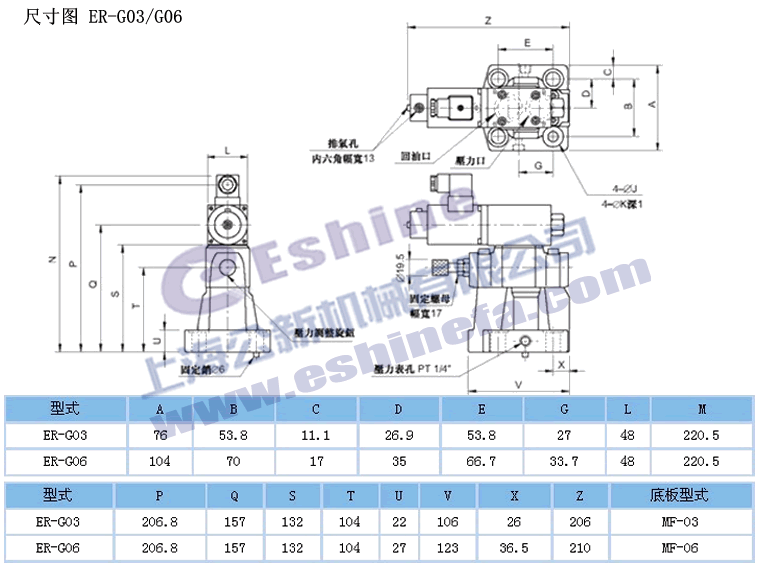

先导式比例溢流阀ER-G03,ER-G06尺寸图

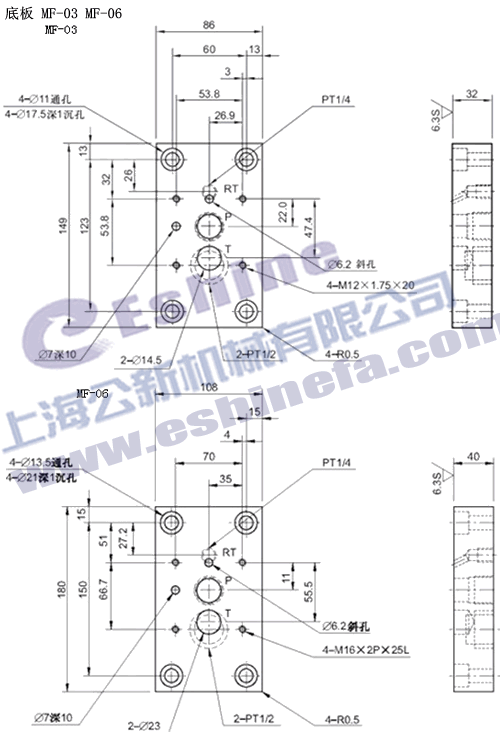

先导式比例溢流阀ER-G03,ER-G06安装底板MF

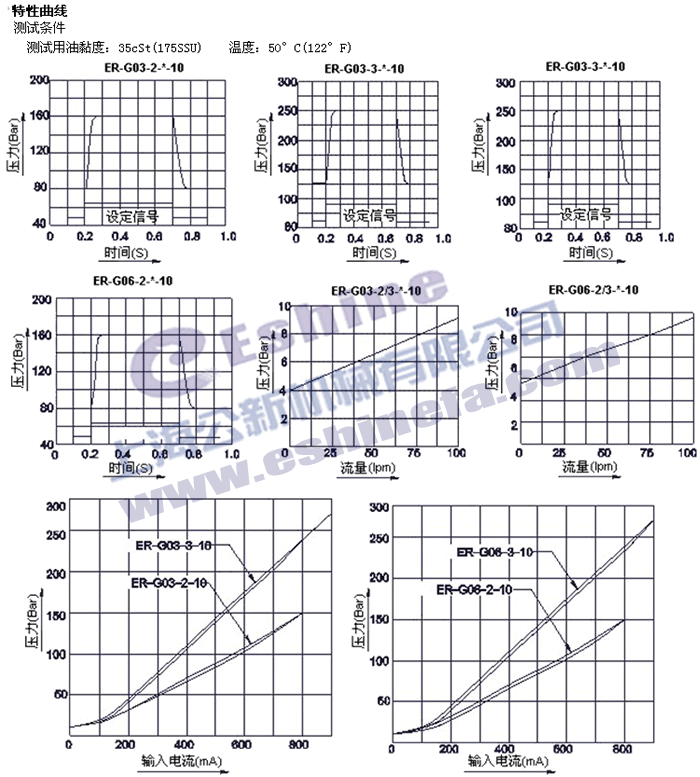

先导式比例溢流阀ER-G03,ER-G06特性曲线
