首页 > 方向控制阀 > 充液阀 > 充液阀NOF
 |
1、充液阀NOF一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。
2、充液阀NOF体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。 充液阀NOF有如下型号：NOF-16,NOF-24,NOF-28,NOF-32,NOF-40,NOF-48,NOF-F24,NOF-F28,NOF-F31,NOF-F40,NOF-F48。 |
型号说明:
规格表:
外形图片:
使用说明:
备注：
充液阀NOF型号说明
充液阀NOF规格表
| 型号 | 适用管径 | 最大流量(ℓ/min) | 最大压力(bar) | 重量(kg) |
| NOF-16 | 2" | 200 | 250 | 1.17 |
| NOF-24 | 3" | 400 | 2.8 | |
| NOF-28 | 3-1/2" | 630 | 3.8 | |
| NOF-32 | 4" | 1000 | 6.0 | |
| NOF-40 | 5" | 1600 | 10.8 | |
| NOF-48 | 6" | 2500 | 23.5 | |
| NOF-F24 | 3" | 400 | 8 | |
| NOF-F28 | 3-1/2" | 630 | 11.3 | |
| NOF-F31 | 4" | 1000 | 14.5 | |
| NOF-F40 | 5" | 1600 | 23.8 | |
| NOF-F48 | 6" | 2500 | 37 |
充液阀NOF外形尺寸图
充液阀NOF-*外形尺寸图下载 充液阀NOF-*F外形尺寸图下载

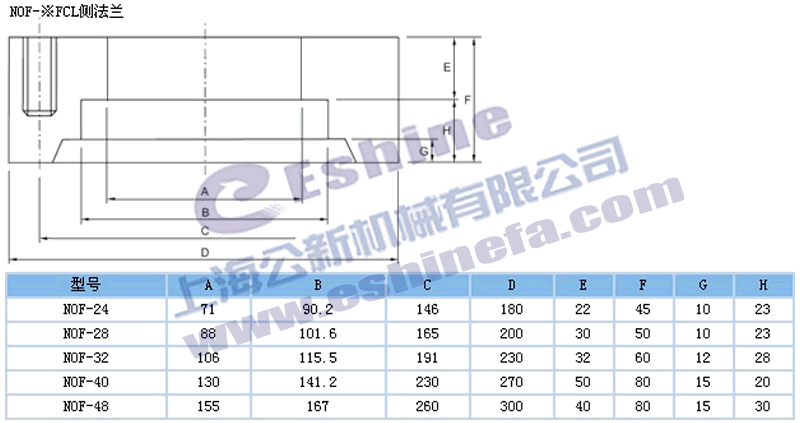

充液阀NOF法兰尺寸图
充液阀NOF-*T侧法兰尺寸图下载 充液阀NOF-*CL侧法兰尺寸图下载
充液阀NOF-F*T侧法兰尺寸图下载 充液阀NOF-*FCL侧法兰尺寸图下载
充液阀NOF特性曲线
1、充液阀NOF一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。
2、充液阀NOF体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。
2、充液阀NOF体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。
