电磁换向阀底板DSGM-02,03型号说明

DSGM	-02	-02	-B4	-PT
系列号码	称呼口径	油口口径	油口方向	接线口种类
电磁换向阀底板	02 03	02：1/4” 03：3/8”	B4：4孔底侧 S4：4孔旁侧	PT：一般 BSP：特殊 NPT：特殊 SAE：特殊

备注：标准规格为B4、S4及PT，其它规格请洽公新液压技术部。

电磁换向阀底板DSGM-02（6通径）

型号油口	P	T	B	A
DSGM-02-O2-B4*	B	B	B	1.1
DSGM-02-O2-S3B1*	S	B	S
DSGM-02-O2-S4*	S	S	S
DSGM-02-O2-S2B2*	B	B	S

注：油口尺寸：PT3/8或PT1/4”,油口位置：S=侧面 B=底部
   *适用螺纹PT,BSP和NPT

电磁换向阀底板DSGM-03(10通径）

型号油口	P	T	B	A	重Kg
					E=30	E=40
DSGM-03-03-B4*	B	B	B	B	2.2	/
DSGM-03-040B4*	B	B	B	B	2.2	/
DSGM-03-040-S3B1*	S	B	S	S	/	3.1
DSGM-03-040-S4*	S	S	S	S	/	3.1

注：油口尺寸：PT3/8”或PT1/2” 油口位置：S=侧面 B=底部
   *适用螺纹PT, BSP和NPT

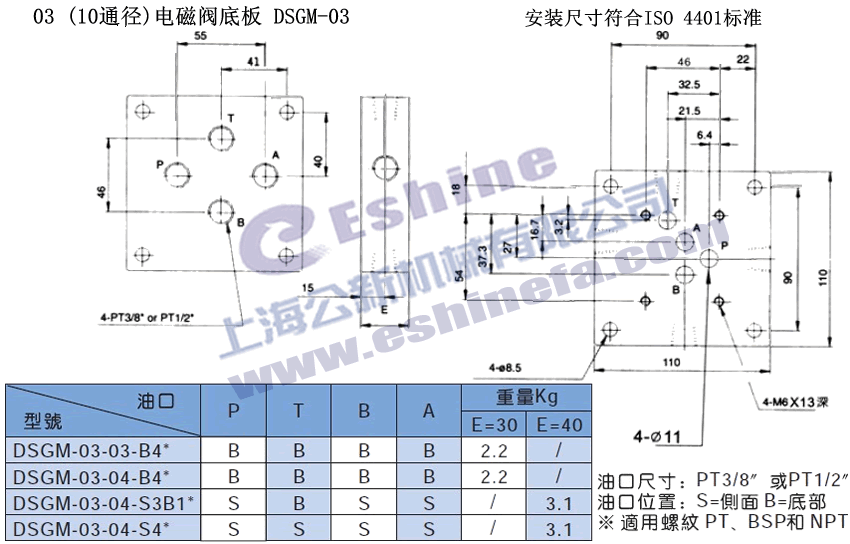

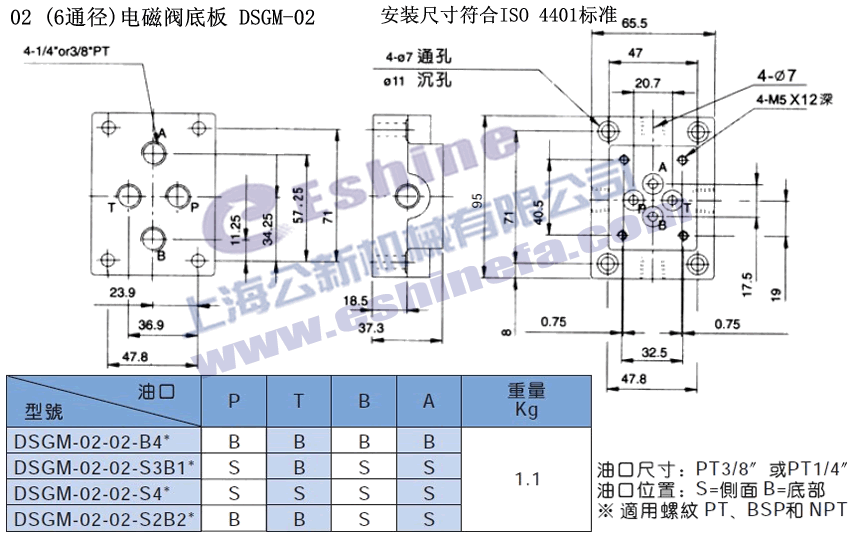

电磁换向阀底板DSGM-02,03尺寸图

电磁换向阀底板DSGM-02尺寸图下载 电磁换向阀底板DSGM-03尺寸图下载

电磁换向阀底板DSGM有如下型号：DSGM-02-02-B4-PT,DSGM-02-02-S3B1-PT,DSGM-02-02-S4-PT,DSGM-02-02-S2B2-PT,DSGM-03-03-B4-PT,DSGM-03-04-B4-PT,DSGM-03-04-S3B1-PT,DSGM-03-04-S4-PT。
