首页 > 方向控制阀 > 手动换向阀 > 手动换向阀HD-T
 |
1、管式手动换向阀HD-T阀体流道采用特殊结构设计，内部阻抗小，可减少损失，使能源效率提高，并且符合节省能源的潮流。
2、管式手动换向阀HD-T由于内阻抗小，液压油的温升亦相应降低，液压油不易变质，使液压油寿命延长，减少液压油更换费用，机器本身亦不会因为受到热量之影响而导致加工精度误差甚至变形。 3、管式手动换向阀HD-T可于高压力之210bar下应用，增加了应用范围，在使用于低压时，寿命更增加。 4、管式手动换向阀HD-T经过自动测试检验设备100之检验，以确保高而稳定之品质。 5、管式手动换向阀HD-T阀体固定螺丝均采用外接式，可简便阀体之拆装。 管式手动换向阀HD-T有如下型号：HD-T02,HD-T03,HD-T04,HD-T06,HD-T10。HD-T02-2C2-10,HD-T03-2C2-10,HD-T04-2C2-10,HD-T06-2C2-10,HD-T10-2C2-10,HD-T02-3C2-10,HD-T03-3C2-10,HD-T04-3C2-10,HD-T06-3C2-10,HD-T10-3C2-10。 |
型号说明:
规格表:
外形图片:
使用说明:
备注：
管式手动换向阀HDT型号说明
| HD | -T | 06 | -2 | C2 | -10 |
| 型号说明 | 安装型式 | 公称通径 | 阀位数 | 阀芯型式 | 设计号 |
| 手动换向阀 | T：螺纹连接 | 02：6mm 03：10mm 04：16mm 06：20mm 10：32mm |
2：二位阀 3：三位阀 |
参照阀芯机能表 | 10 |
管式手动换向阀HD-T规格表
| 型号 | 最高使用流量(ℓ/min) | 最高使用压力(bar) | 最大容许背压(bar) | 滤油网精度(µm) | 温度范围(℃) | 重量(kg) |
| HD-T02 | 63 | 315 | 160 | 25 | 0∼55 | - |
| HD-T03 | 50 | 250 | 100 | 25 | 0∼55 | 4.5 |
| HD-T04 | 100 | 250 | 140 | 25 | 0∼55 | 7 |
| HD-T06 | 180 | 250 | 140 | 25 | 0∼55 | 11.5 |
| HD-T10 | 300 | 250 | 140 | 25 | 0∼55 | 22.9 |
管式手动换向阀HD-T尺寸图
管式手动换向阀HD-T02尺寸图下载 管式手动换向阀HD-T*尺寸图下载

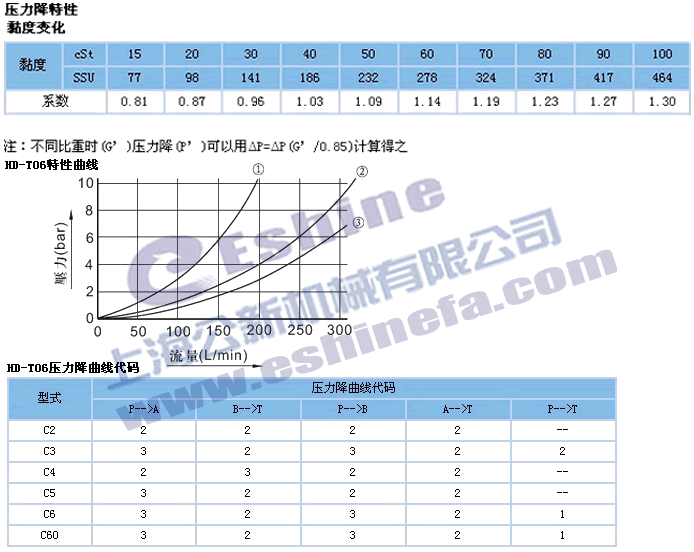

管式手动换向阀HD-T特性曲线
管式手动换向阀HD-T02特性曲线下载 管式手动换向阀HD-T04特性曲线下载
管式手动换向阀HD-T06特性曲线下载 管式手动换向阀HD-T10特性曲线下载
1、管式手动换向阀HD-T阀体流道采用特殊结构设计，内部阻抗小，可减少损失，使能源效率提高，并且符合节省能源的潮流。
2、管式手动换向阀HD-T由于内阻抗小，液压油的温升亦相应降低，液压油不易变质，使液压油寿命延长，减少液压油更换费用，机器本身亦不会因为受到热量之影响而导致加工精度误差甚至变形。
3、管式手动换向阀HD-T可于高压力之210bar下应用，增加了应用范围，在使用于低压时，寿命更增加。
4、管式手动换向阀HD-T经过自动测试检验设备100之检验，以确保高而稳定之品质。
5、管式手动换向阀HD-T阀体固定螺丝均采用外接式，可简便阀体之拆装。
2、管式手动换向阀HD-T由于内阻抗小，液压油的温升亦相应降低，液压油不易变质，使液压油寿命延长，减少液压油更换费用，机器本身亦不会因为受到热量之影响而导致加工精度误差甚至变形。
3、管式手动换向阀HD-T可于高压力之210bar下应用，增加了应用范围，在使用于低压时，寿命更增加。
4、管式手动换向阀HD-T经过自动测试检验设备100之检验，以确保高而稳定之品质。
5、管式手动换向阀HD-T阀体固定螺丝均采用外接式，可简便阀体之拆装。
