首页 > 压力控制阀 > 电磁引导式溢流阀 > 电磁引导式溢流阀RVGS,RVTS
 |
1、电磁引导式溢流阀RVGS,RVTS是溢流阀和电磁换向阀的组合。由于电磁阀直接安装在溢流阀上，与溢流阀的泄油管连接，因此它们之间没有配管。
2、电磁引导式溢流阀RVGS,RVTS的压力可以靠作用于电磁阀的电子信号而遥控卸载，或靠连接引导式溢流阀到该电磁阀口而得到调节。使系统得到变压或三级压力控制。 电磁引导式溢流阀RVGS,RVTS有如下型号：RVGS-03,RVGS-04,RVGS-06,RVGS-10,RVTS-03,RVTS-04,RVTS-06,RVTS-10,RVGS-03-1P,RVGS-03-2P,RVGS-03-3P,RVGS-04-1P,RVGS-04-2P,RVGS-04-3P,RVGS-06-1P,RVGS-06-2P,RVGS-06-3P,RVGS-10-1P,RVGS-10-2P,RVGS-10-3P,RVTS-03-1P,RVTS-03-2P,RVTS-03-3P,RVTS-04-1P,RVTS-04-2P,RVTS-04-3P,RVTS-06-1P,RVTS-06-2P,RVTS-06-3P,RVTS-10-1P,RVTS-10-2P,RVTS-10-3P。 |
型号说明:
规格表:
外形图片:
使用说明:
备注：
电磁引导式溢流阀RVGS,RVTS型号说明
| RV | G | S | -06 | -3 | -2P | A1 |
| 系列 | 安装型式 | 电磁控制 | 公称口径in | 压力调整范围Mpa | 控制方式 | 线圈电压 |
| 电磁引导式溢流阀 | G：板式 T：管式 |
S：电磁控制 | 03：3/8" 04：1/2" 06：3/4" 10：1 1/4" |
1：0.7∼7 2：3.5∼14 3：7∼25 |
参考控制回路 | A1：AC110V A2：AC220V A3：AC380V D1：DC12V D2：DC24V |
电磁引导式溢流阀RVGS,RVTS规格表
| 型号 | 最大流量 ℓ/min |
最高使用压力 MPa |
压力调节范围 MPa |
| RVGS-03-* | 100 | 21 | 1：0.7∼7 2：3.5∼14 3：7∼25 |
| RVGS-06-* | 200 | ||
| RVGS-10-* | 400 |

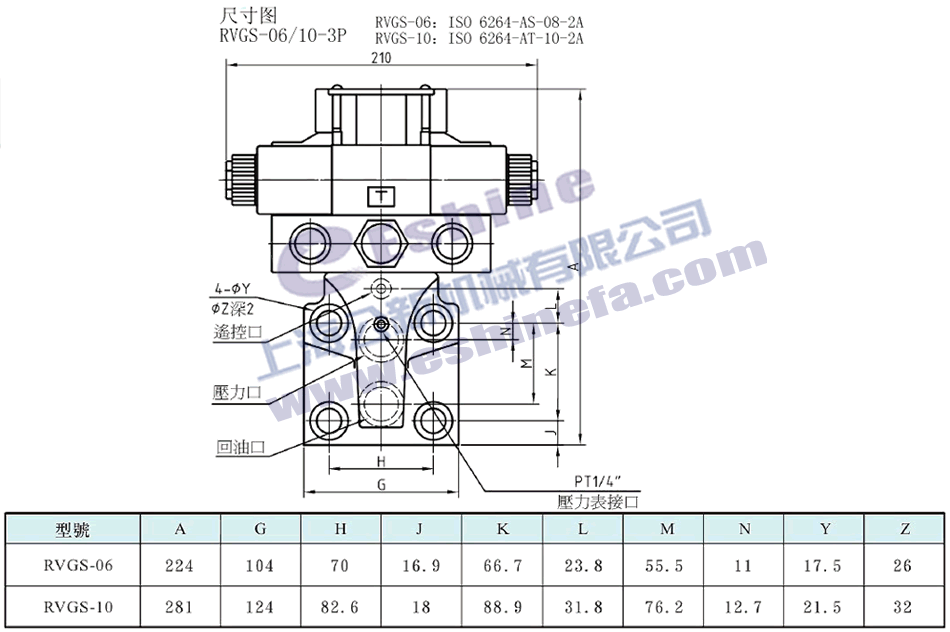

电磁引导式溢流阀RVGS,RVTS尺寸图
电磁引导式溢流阀RVGS-**-1P尺寸图下载 电磁引导式溢流阀RVGS-06,10-2P尺寸图下载
电磁引导式溢流阀RVGS-06,10-3P尺寸图下载 电磁引导式溢流阀RVTS-06-1P尺寸图下载
电磁引导式溢流阀RVTS-06-2P/3P尺寸图下载
1、电磁引导式溢流阀RVGS,RVTS可用标准的先导控制液流阀。最低压力调节值和其他特性，可参考直动式溢流阀系列。
2、电磁引导式溢流阀RVGS,RVTS推荐粘度：正常工作时所推荐粘度 15–400cSt。如阀带回油阻尼器，粘度范围必须是15–200cSt。
3、电磁引导式溢流阀RVGS,RVTS推荐油液：可使用以下所列任何一种液压油液。石油基油∶使用相当於ISO VG32或VG46的油液。合成液∶使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡胶密封。含水液∶使用水一乙二醇液。
4、电磁引导式溢流阀RVGS,RVTS工作油温：连续工作的温度为 -17℃ ~ +70℃。
5、电磁引导式溢流阀RVGS,RVTS污染控制：应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命，请保证污染度为NAS 1638–11级，用25μm或更精密的管路滤油器。
6、电磁引导式溢流阀RVGS,RVTS压力调整：调整压力时，放松锁紧螺母，慢慢转动手柄，顺时针为升高压力，逆时针为降，低压力，调整完毕，务必拧紧锁紧螺母。压力靠安装的档圈限制，当一工作压力不能达到时，可去掉一些档圈。
7、电磁引导式溢流阀RVGS,RVTS回油型式：回油管的配管不得和其他阀的回油管连接，而应直接回油箱。如果采用远程控制阀控制压力，则其泄油回路的泄油管内部容积太大，很可能出现频振。因此，应尽可能减少配管的长度和直径。
8、电磁引导式溢流阀RVGS,RVTS流量选择：当在小流量时，调整压力将不稳定。采用型号03和06时，流量应大於8 l/min，采用型号06时，流量应大於15 l/min。
2、电磁引导式溢流阀RVGS,RVTS推荐粘度：正常工作时所推荐粘度 15–400cSt。如阀带回油阻尼器，粘度范围必须是15–200cSt。
3、电磁引导式溢流阀RVGS,RVTS推荐油液：可使用以下所列任何一种液压油液。石油基油∶使用相当於ISO VG32或VG46的油液。合成液∶使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡胶密封。含水液∶使用水一乙二醇液。
4、电磁引导式溢流阀RVGS,RVTS工作油温：连续工作的温度为 -17℃ ~ +70℃。
5、电磁引导式溢流阀RVGS,RVTS污染控制：应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命，请保证污染度为NAS 1638–11级，用25μm或更精密的管路滤油器。
6、电磁引导式溢流阀RVGS,RVTS压力调整：调整压力时，放松锁紧螺母，慢慢转动手柄，顺时针为升高压力，逆时针为降，低压力，调整完毕，务必拧紧锁紧螺母。压力靠安装的档圈限制，当一工作压力不能达到时，可去掉一些档圈。
7、电磁引导式溢流阀RVGS,RVTS回油型式：回油管的配管不得和其他阀的回油管连接，而应直接回油箱。如果采用远程控制阀控制压力，则其泄油回路的泄油管内部容积太大，很可能出现频振。因此，应尽可能减少配管的长度和直径。
8、电磁引导式溢流阀RVGS,RVTS流量选择：当在小流量时，调整压力将不稳定。采用型号03和06时，流量应大於8 l/min，采用型号06时，流量应大於15 l/min。
