首页 > 压力控制阀 > 顺序阀、抗衡阀 > 顺序阀SV
 |
1、顺序阀SV此系列阀为直动式压力控制阀，可由内部或外部控制压力使阀工作，阀的类型，可以是低压溢流阀、卸荷阀和顺序阀。
顺序阀SV有如下型号：SV-G03-0,SV-G06-0,SV-G10-0,SV-T03-0,SV-T06-0,SV-T10-0,SV-G03-1,SV-G06-1,SV-G10-1,SV-T03-1,SV-T06-1,SV-T10-1,SV-G03-2,SV-G06-2,SV-G10-2,SV-T03-2,SV-T06-2,SV-T10-2。 |
型号说明:
规格表:

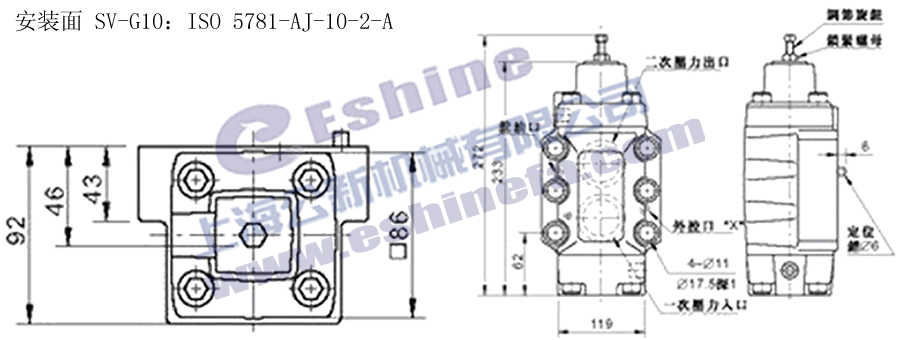

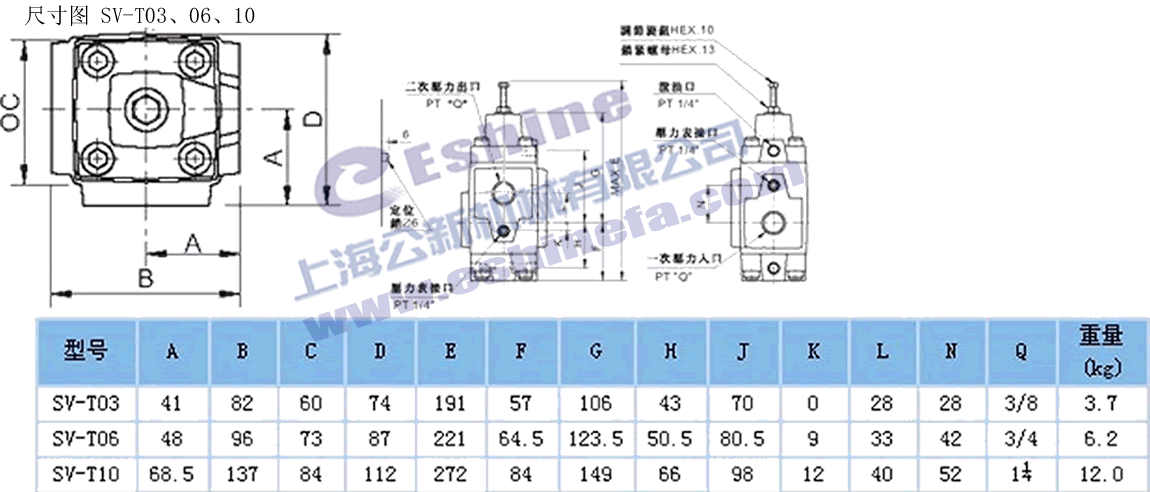

外形图片:
使用说明:
备注：
顺序阀SV型号说明
| SV | -G | 06 | -1 | -ET | -20 | -N |
| 阀代号 | 安装形式 | 公称通径 | 压力调节范围(bar) | 控制方式 | 设计号 | 管式安装螺纹 |
| 顺序阀 | G：板式安装 T：管式安装 |
03：10mm 06：20mm 10：32mm |
0：18∼35 1：35∼70 2：70∼140 |

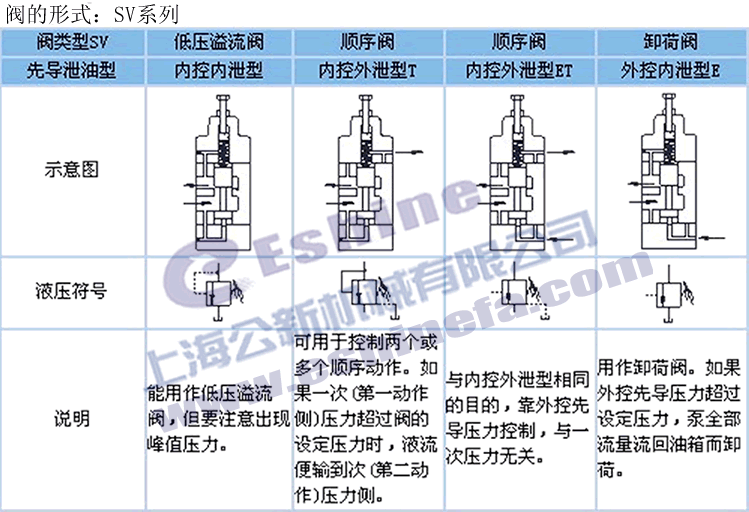

无标记：内控内泄 E：外控内泄 T：内控外泄 ET：外控外泄 |
20 | N：NPT管螺纹 无标记：PT管螺纹 |
顺序阀SV规格表
| 型号 | 最高使用压力(bar) | 压力调节范围(bar) | 额定流量(ℓ/min) |
| SV-G03 | 210 | 0：18∼35 1：35∼70 2：70∼140 |
50 |
| SV-T03 | |||
| SV-G06 | 125 | ||
| SV-T06 | |||
| SV-G10 | 250 | ||
| SV-T10 |
1、顺序阀SV正常做动时所推荐粘度：15-400mm²/s。如阀带回油阻尼器，粘度范围必须是15∼200mm²/s 。
2、顺序阀SV推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、顺序阀SV连续工作的温度为-17+70°C。
4、顺序阀SV应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、顺序阀SV调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。压力靠安装的挡圈限制，当一工作压力不能达到时，可去掉一些挡圈。
6、顺序阀SV管路连接，泄油口压力必须保持在一个近似大气压力的低背压，所以必须将泄油口直接通油箱。
2、顺序阀SV推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、顺序阀SV连续工作的温度为-17+70°C。
4、顺序阀SV应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、顺序阀SV调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。压力靠安装的挡圈限制，当一工作压力不能达到时，可去掉一些挡圈。
6、顺序阀SV管路连接，泄油口压力必须保持在一个近似大气压力的低背压，所以必须将泄油口直接通油箱。
