直动式溢流阀D G T- 01 02 B C H

1、直动式溢流阀DG,DT用于小流量，最高压力调节或做为安全阀。
2、直动式溢流阀DG,DT遥控型是有BG(T)、BHG(T)、SBG系列先导式溢流阀遥控口的连接，此系列溢流阀做为遥控二段压力或多段压力控制。
直动式溢流阀DG,DT有如下型号：DG-01-B,DG-02-B,DT-01-B,DT-02-B,DG-01-C,DG-02-B,DT-01-C,DT-02-C,DG-01-H,DG-02-H,DT-01-H,DT-02-H。

直动式溢流阀DG,DT型号说明

D	G	-01	-B
系列号码	安装型式	规格	压力调整范围
直动式溢流阀	G：板式安装 T：管式安装	01：3通径 02：6通径	请参照规格表

规格表:

直动式溢流阀DG,DT规格表

型号		额定流量 ℓ/min	最高使用压力 MPa	压力调整范围 MPa	重量 KG
板式	管式
DG-01	DT-01	2	25	B：1-7 C：3.5-14 H：7-25	1.2
DG-02	DT-02	16			1.6

外形图片:

使用说明:

1、直动式溢流阀DG,DT遥控型的控制管路如内部容积较大时，可能出现振动现象，请用4mm配管。
2、直动式溢流阀DG,DT直动型及遥控型皆不得与其他种类阀的回油配管连接，回油管应直接接回油箱。
3、直动式溢流阀DG,DT调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。

备注：

直动式溢流阀DG,DT-直动式溢流阀-公新液压生产销售各类直动式溢流阀DG,DT

首页 > 压力控制阀 > 直动式溢流阀 > 直动式比例溢流阀DG,DT

直动式溢流阀DG,DT型号说明

直动式溢流阀DG,DT规格表

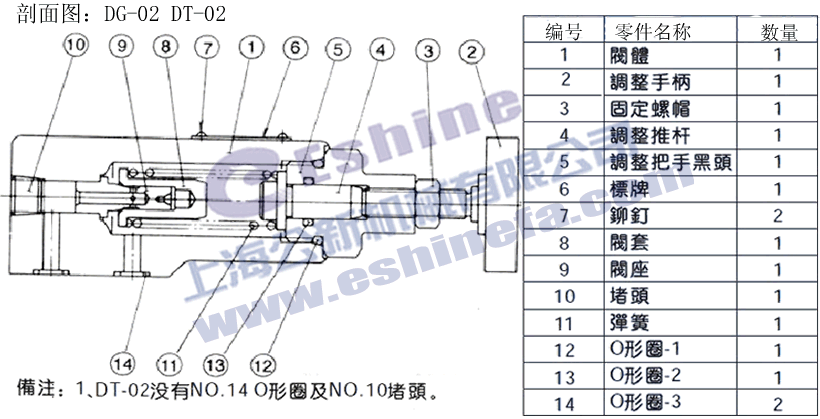

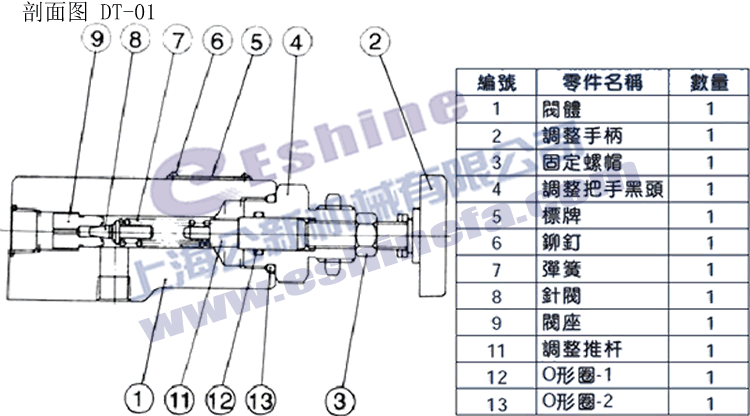

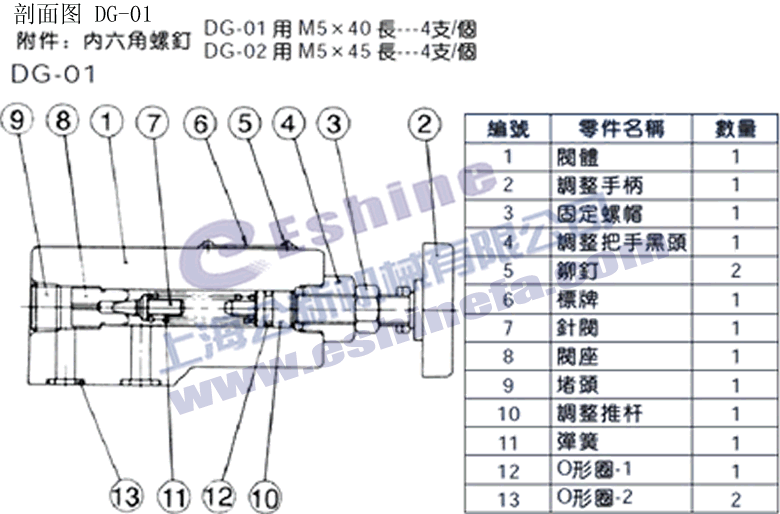

直动式溢流阀DG,DT剖面图

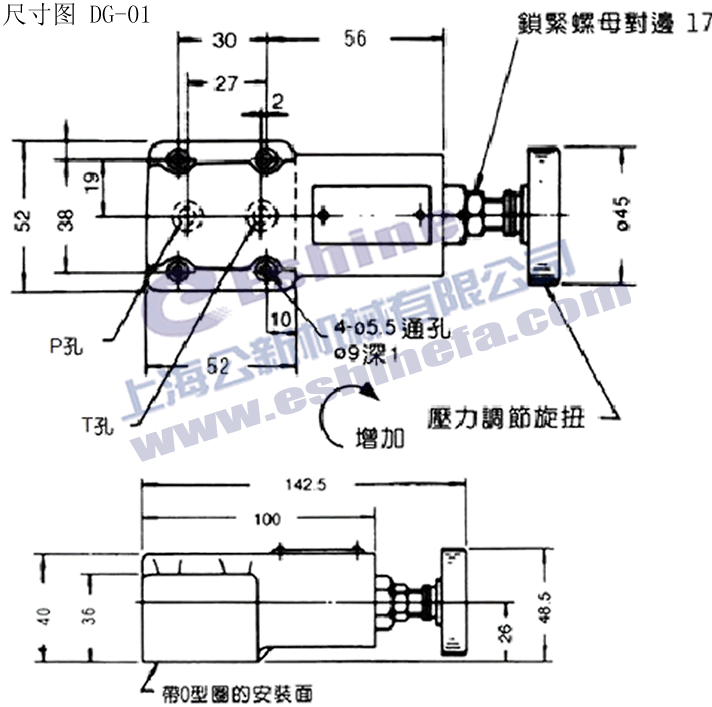

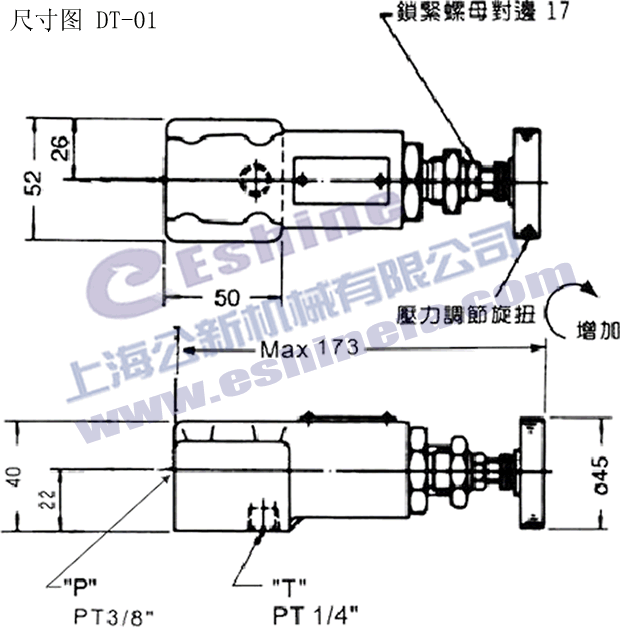

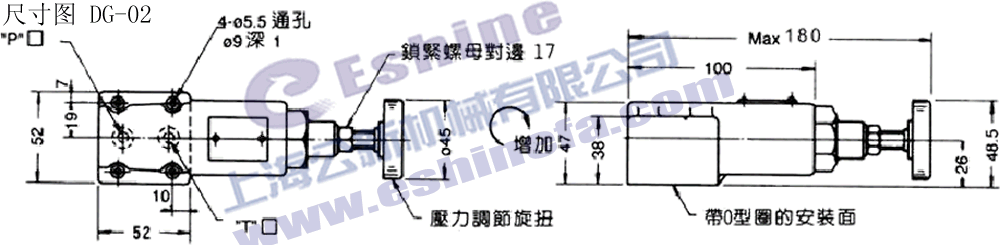

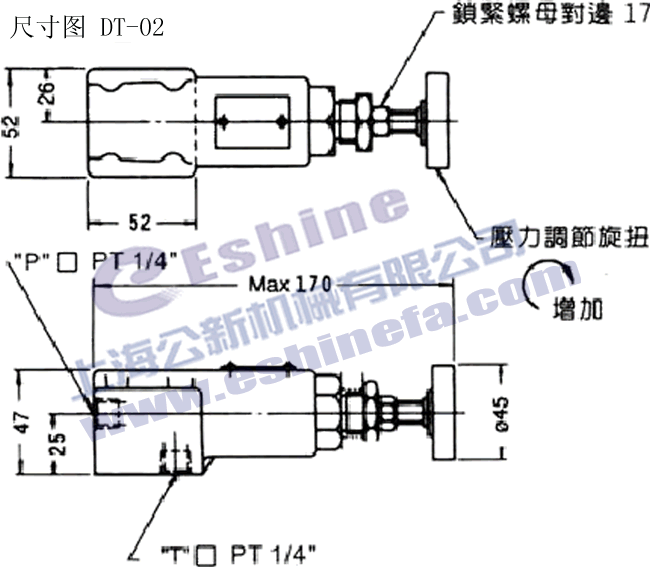

直动式溢流阀DG,DT尺寸图

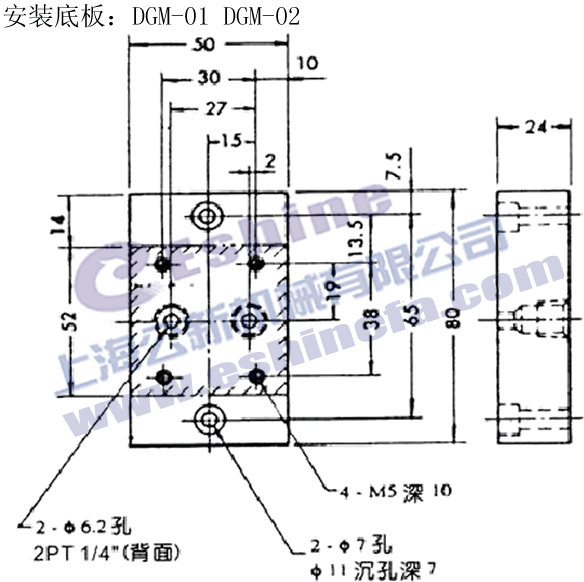

直动式溢流阀DG,DT安装底板

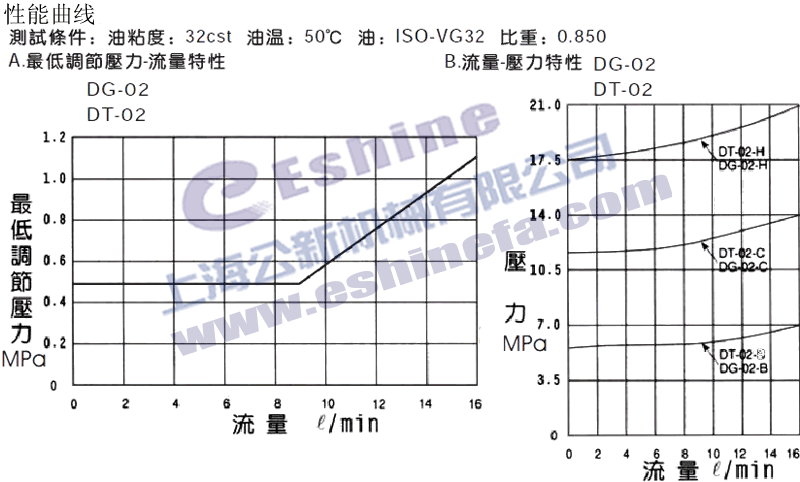

直动式溢流阀DG,DT性能曲线
