先导控制溢流阀CG2V型号说明

CG2V	-10	-P	-5X	/10	-X	-D24	-A	-P	/1.0
系列 号码	规格	开口方式	系列号	压力调节范围	控制油供给 及泄油方式	线圈电压	接线方式	先导阻尼 位置口	阻尼型式
电磁 控制 溢流阀	10 20 30	P：常开 N：常闭	50-59	10：*-10Mpa 20：*-20Mpa 30：*-32Mpa	无标记：内控内泄 X：外控内泄 Y：内控外泄 XY：外控外泄	见规格表	A：插座式 B：接线盒式	P=P口 A=A口	无标记：无阻尼 标准型： 0.6：阻尼0.6 0.7：阻尼0.7 0.8：阻尼0.8 1.0：阻尼1.0

电磁控制溢流阀CG2V规格表

型式	最高设定压力MPa	最大流量ℓ/min	最大背压MPa		线圈电压	重量Kg
CG2V-10	35	250	25		A220：A220V/50Hz&A240V/60Hz A110：A110V/50Hz&A120V/60Hz D24：24V D12：12V	2.6
CG2V-20	35	500	25			3.5
CG2V-30	32	650	32			4.4

先导控制溢流阀CG2V尺寸图

先导控制溢流阀CG2V-10,20,30尺寸图下载


先导控制溢流阀CG2V安装底板MF-*连接尺寸图

先导控制溢流阀CG2V安装底板MF-*连接尺寸图下载

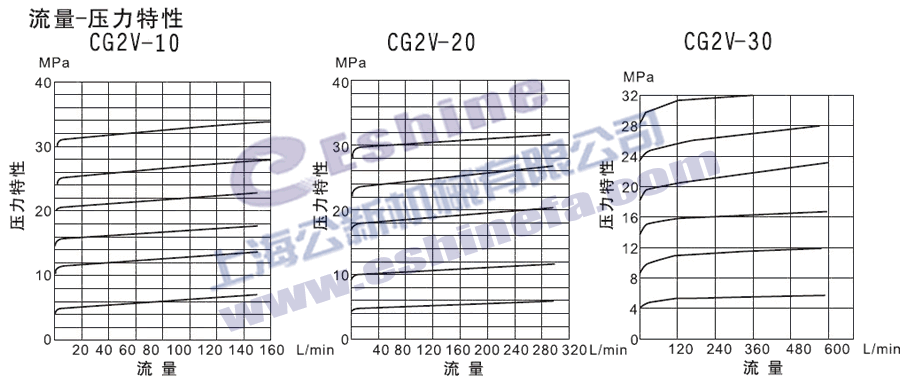

先导控制溢流阀CG2V特性曲线

先导控制溢流阀CG2V流量-压力特性下载 先导控制溢流阀CG2V流量-卸荷压力特性及最低调整压力特性下载

先导控制溢流阀CG2V具有如下型号：CG2V-10-P,CG2V-20-P,CG2V-30-P,CG2V-10-N,CG2V-20-N,CG2V-30-N。
