加强型先导式溢流阀BHG型号说明

BH	G	-06	B
系列号码	安装型式	规格	压力调整范围
先导式溢流阀 (加强型)	G-板式	06：25通径(3/4") 10：32通径(1 1/4")	请参照规格表

加强型先导式溢流阀BHG规格表

型号	最高使用压力MPa	压力调整范围MPa	最大流量ℓ/min	重量Kg
BHG-06	25	B：1∼7 C：3.5∼14 H：7∼25	200	7.2
BHG-10			400	12.0

加强型先导式溢流阀BHG剖面图

加强型先导式溢流阀BHG剖面图下载

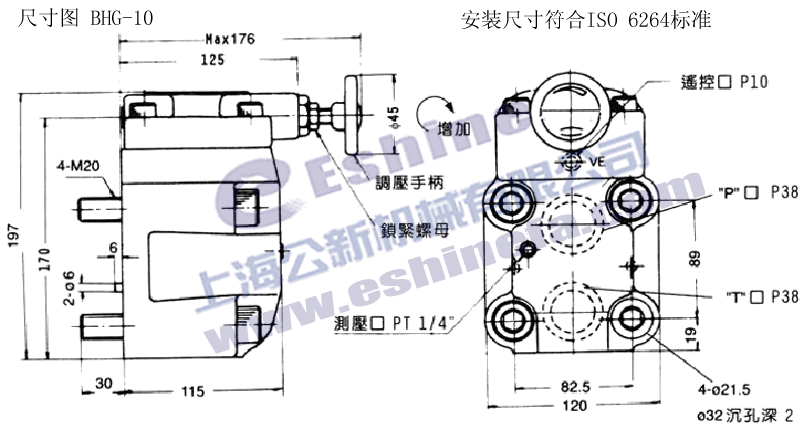

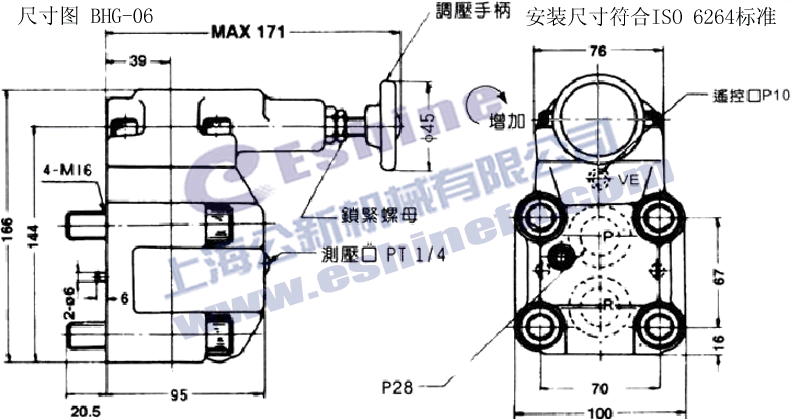

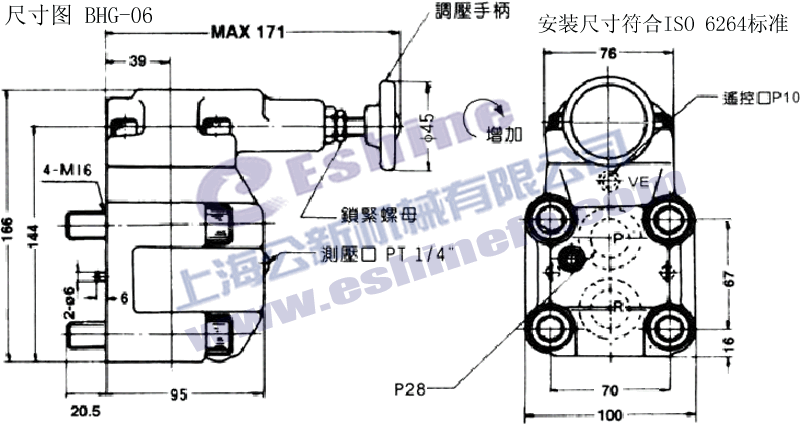

加强型先导式溢流阀BHG尺寸图

加强型先导式溢流阀BHG-06尺寸图下载 加强型先导式溢流阀BHG-10尺寸图下载

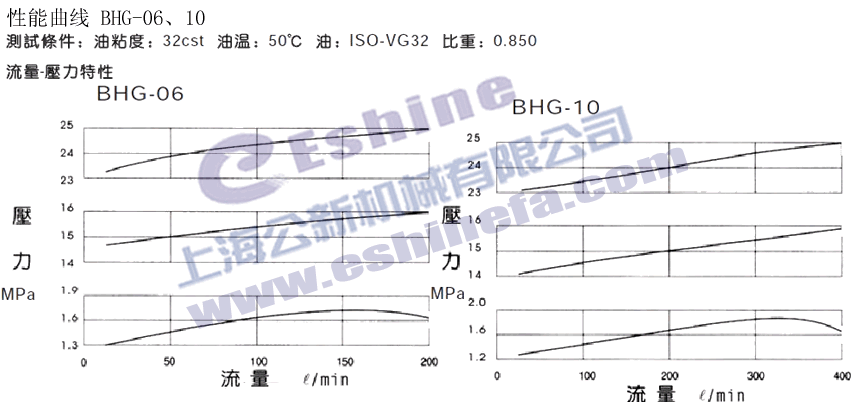

加强型先导式溢流阀BHG性能曲线

加强型先导式溢流阀BHG性能曲线下载

1、加强型先导式溢流阀BHG回油口背压不可超过0.5MPa。
2、加强型先导式溢流阀BHG回油管应直接回油箱，不可与其它阀的回油管连接。
3、加强型先导式溢流阀BHG调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。
4、加强型先导式溢流阀BHG小流量时容易使设定压力不稳定，03、06规格请使用8ℓ/min以上的流量，10规格请使用15ℓ/min以上的流量。
