低噪音先导溢流阀HRF型号说明

HRF	-G	06	-1	-R	-30
系列号码	安装型式	公称通径(mm)	压力调节范围(bar)	组合方式	设计号
低噪音先导溢流阀	G：板式安装	03：10 06：20 10：32	1：7∼70 2：35∼140 3：70∼250	L：(标准型) 调整旋纽于回油口T侧 R：(订制品) 调整旋钮于进油口P侧	30：标准型 32：低底压型

低噪音先导溢流阀HRF规格表

型号	最高使用压力 (bar)	压力调整范围 (bar)	额定流量 (ℓ/min)	安装螺纹
HRF-G03	250	1：7∼70 2：35∼140 3：70∼250	100	4-M12×45L(1/2×1 3/5")
HRF-G06			200	4-M16×45L(5/8×2")
HRF-G10			400	4-M20×60L(3/4×2 2/5")

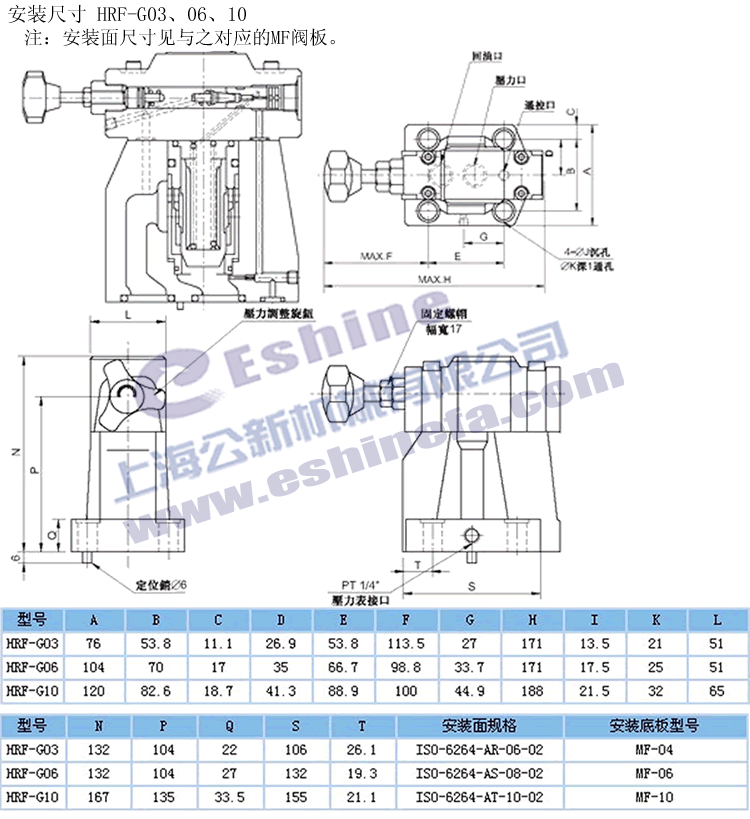

低噪音先导溢流阀HRF安装尺寸图

低噪音先导溢流阀HRF安装尺寸图下载

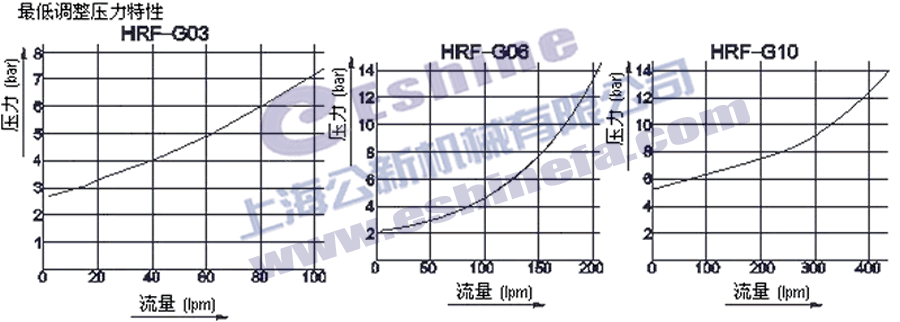

低噪音先导溢流阀HRF特性曲线

低噪音先导溢流阀HRF流量-压力特性下载 低噪音先导溢流阀HRF最低调整压力特性下载

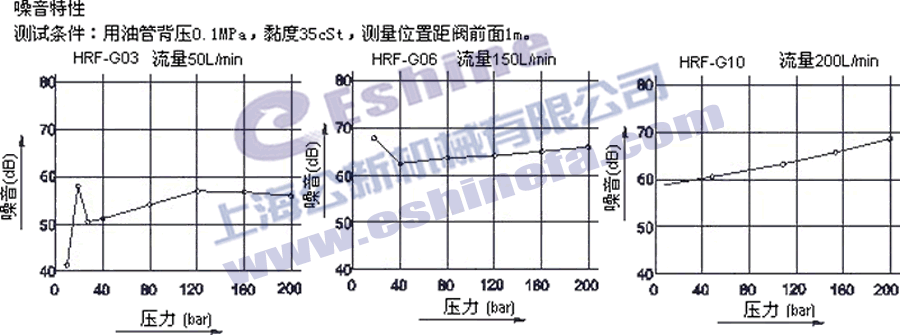

低噪音先导溢流阀HRF噪音特性下载

1、低噪音先导溢流阀HRF正常做动时所推荐粘度：15-400mm²/s。如阀带回油阻尼器，粘度范围必须是20∼200mm²/s 。
2、低噪音先导溢流阀HRF推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、低噪音先导溢流阀HRF连续工作的温度为-17+70°C。
4、低噪音先导溢流阀HRF应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、低噪音先导溢流阀HRF调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。
6、低噪音先导溢流阀HRF回油形式，回油管的配管不得和其他阀的回油管连接，而应直接回油箱，如果采用远程控制压力，则其泄油回路的泄油管内部容积太大，很可能出现颤振，因此应尽可能减少配管的长度和直径。
7、低噪音先导溢流阀HRF流量选择，当在小流量时，调整压力将不稳定。采用型号03和06时，流量应大于5L/min，采用型号10时，流量应大于8L/min。
